OceanStor Dorado V3 — высокопроизводительная, надежная и эффективная флеш-система хранения с технологией FlashLink, созданная специально для поддержки критически важных для компании приложений.
- Инновационная технология FlashLink позволяет удерживать стандартную задержку на уровне не выше 0,5 мс и обеспечивает в 3 раза более высокую производительность, чем традиционные накопители.
- Бесшлюзовая структура «активный-активный» с чрезвычайно низкой задержкой: технология HyperMetro гарантирует доступность на уровне 99,9999% и задержку не более 1 мс.
- Высокопроизводительные технологии дедупликации и сжатия данных «на лету» позволяют хранилищам Huawei достичь коэффициента сжатия данных 3:1 (в зависимости от приложения и конфигурации) и обеспечивают высокую производительность.
Huawei OceanStor Dorado V3 способна полностью удовлетворить запросы компаний к оборудованию типа all-flash, предназначенному для поддержки критически важных баз данных и виртуализации, улучшает качество предоставления финансовых, производственных, телекоммуникационных и других услуг.
Сценарий ускорения баз данных (Oracle* OLTP)
Оборудование для баз данных Oracle наиболее широко используется крупными предприятиями. Однако быстро растущие объемы информации предъявляют новые требования к производительности систем Oracle и в значительной мере сказываются на их цене.
1. Объединение устройств
Крупные банки и системы электронной коммерции обрабатывают более 100 миллионов транзакций в день. Ключевые бизнес-системы выполняют более 200 тыс. операций ввода/вывода в секунду, при этом задержка остается на уровне
2. Непрерывность бизнес-процессов
Система OLTP Oracle поддерживает критически важные для предприятия нагрузки, стараясь при этом обеспечить непрерывность бизнес-процессов.
3. Растущие расходы на лицензии Oracle
Расходы на лицензирование Oracle составляют значительную часть затрат на обслуживание ИТ-систем компании. Например, затраты на базу данных объемом в 10 ТБ могут составлять до 50% годового бюджета компании на обслуживание. По мере роста объемов данных ежегодные расходы на лицензирование также будут увеличиваться. Сокращение затрат на лицензирование продуктов Oracle является одной из основных задач для крупных компаний.
Низкая производительность систем хранения может воспрепятствовать стабильному росту предприятия, а отсутствие инструментов аварийного восстановления способно поставить под угрозу всю работу компании.
Huawei Dorado обеспечивает высокую производительность, сокращает общую стоимость владения системой хранения и гарантирует непрерывность ее работы. Критически важные для компании службы OLTP будут всегда доступны, а эффективность бизнес-операций увеличится.
Флеш-система Huawei для баз данных Oracle (OLTP)
Высокая производительность флеш-системы хранения OceanStor Dorado V3 от Huawei позволяет вдвое повысить эффективность проведения онлайн-транзакций, сохраняя задержки на стабильном уровне в 0,5 мс, минимизируя время ожидания и оптимизируя использование ресурсов хранилища и сервера. Многим компаниям удалось сократить затраты на лицензирование Oracle на 50%. Поддержка горизонтального масштабирования позволяет легко расширить хранилище в линейном порядке. Потребность в увеличении объема хранилища легко рассчитать, и масштабирование можно осуществить за короткое время, что позволяет снизить влияние факторов непредсказуемости при расширении услуг. Входящие в решение предложения Huawei включают широкий выбор услуг по защите данных, гарантирующих постоянную доступность критически важных для компаний приложений.
Основные особенности
1. Работает в 1,5 раза быстрее, чем другие флеш-системы хранения данных
При тестировании с помощью модели, имитирующей онлайн-транзакции базы данных Oracle, система OceanStor Dorado V3 с двумя контроллерами показала, что может обеспечить стабильную производительность на уровне 210 000 операций ввода/вывода в секунду (IOPS) с задержкой 0,5 мс, что в 10 раз выше, чем у традиционных хранилищ, и в 1,5 раза выше, чем у системы одного из конкурентов — лидеров рынка.
| Устройство хранения данных | Модель рабочей нагрузки | IOPS |
|---|---|---|
| OceanStor Dorado V3 | 7:3, 8 КБ, случайная |
210 000 при задержке 0,5 мс 330 000 при задержке 1 мс |
| Система одного из конкурентов | 7:3, 8 КБ, случайная |
140 000 при задержке 0,5 мс 220 000 при латентности 1 мс |
2. Высокопроизводительное решение DR
Система OceanStor Dorado V3 с функцией HyperMetro и бесшлюзовой структурой «активный-активный» гарантирует высокую доступность критически важных для предприятия приложений на уровне 99,9999%, а также обеспечивает самый низкий показатель задержки среди аналогов — 1 мс. Кроме того, архитектура «активный-активный» способствует балансировке нагрузки и плавному переключению служб.
3. Снижение стоимости лицензирования Oracle
Сверхнизкие задержки системы Dorado V3 сокращают время ожидания для операций ввода/вывода процессора и значительно снижают нагрузку на ЦП. При одинаковой нагрузке используется меньше ресурсов процессора, что помогает увеличить скорость обработки данных и снизить затраты на лицензирование Oracle. Как показано на рисунке, система OceanStor Dorado V3 снижает загрузку ЦП примерно на 20% по сравнению с традиционными хранилищами.

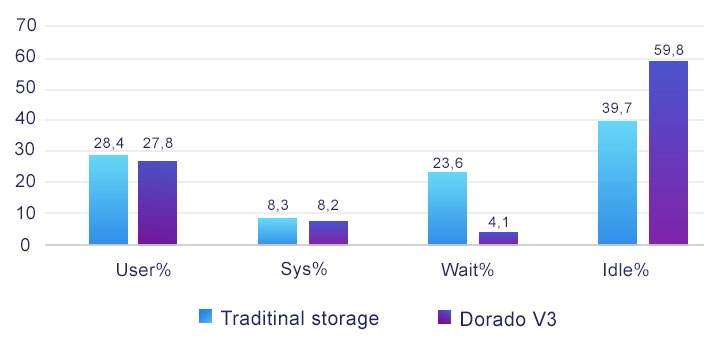

Сравнение загрузки ЦП сервера в сценариях Oracle при использовании традиционного хранилища и OceanStor Dorado V3
Сценарий VDI (VMware*)
Обслуживание терминалов и предоставление служб — трудоемкие и дорогостоящие процессы в условиях традиционного офиса, где преимущественно используются ПК. Инфраструктура виртуального рабочего стола (VDI) стала широко внедряться в корпоративных ИТ-системах благодаря тому, что с ее помощью можно локально или в облаке обеспечивать защищенный доступ к рабочим столам и приложениям на базе Windows* или Linux, а также управлять ими, одновременно снижая расходы. Кроме того, пользователи могут работать из любого места и в любое время. Однако для централизованного развертывания VDI требуются гораздо более производительные системы, чем в случае с традиционными ПК.
1. Высокие затраты времени на обслуживание
Чтобы развернуть среду VDI для 2 000 пользователей, потребуется более 20 часов при использовании традиционных хранилищ. На любое расширение также уйдет немало времени. В чрезвычайных ситуациях, когда требуется установка исправлений, это может занять более 10 часов, к тому же надо будет перезапустить 2 000 рабочих столов, что может серьезно сказаться на работе компании.
2. Разница в удобстве между виртуальном рабочим столом и ПК
В традиционном решении VDI для открытия слайда, документа Word, Excel или другого файла требуется около
Решение Huawei OceanStor Dorado VDI предлагает невероятно высокую производительность по сравнению с традиционными системами хранения, благодаря которой можно значительно улучшить качество взаимодействия с пользователями.
Решение VDI от Huawei
Универсальная флеш-система хранения Huawei OceanStor Dorado V3 гарантирует высочайшую производительность и низкую задержку, тем самым обеспечивая оперативность обслуживания
Основные особенности
Результаты данного тестирования показывают отличия Huawei OceanStor Dorado V3 от традиционных систем хранения при стандартном применении VDI.
| Тестовая среда | Исследуемая конфигурация |
|---|---|
| Операционная система | VMware vSphere ESXi 6.5 Windows Server 2012 R2 Windows 7 Enterprise x64 SUSE Linux Enterprise Server 11×86_64 |
| Пакет виртуализации | VMware vCenter Server 6.5 VMware horizon view 7 |
| Инструмент тестирования | View Planner 3.6 |
| Офисное ПО | Mozilla Firefox 7.0/Adobe Reader version 10 |
| Хранилище 1 | Dorado6000 V3 с двумя контроллерами, 25 SSD-накопителей емкостью по 1,8 ТБ |
| Хранилище 2 | OceanStor 5500 V3, 75 жестких дисков SAS емкостью по 600 ГБ |
| Сервер | 2 сервера Huawei RH2288 V3 (2 процессора 2620 v4, 128 ГБ памяти) 3 блейд-сервера E9000 16 x CH121 V3 (2 процессора 2600 v4, 256 ГБ памяти) |
| Коммутатор | 2 коммутатора SNS5120, 2 коммутатора CE5850 |
Ниже приведено сравнение результатов тестирования традиционных продуктов с результатами решения Huawei.
1. Высокая эффективность эксплуатационного обслуживания
С помощью хранилища OceanStor Dorado V3 время развертывания 2 000 рабочих столов уменьшается с 20 до 8 часов по сравнению с традиционными хранилищами, а время запуска снижается на 75% (с 60 до 15 минут).

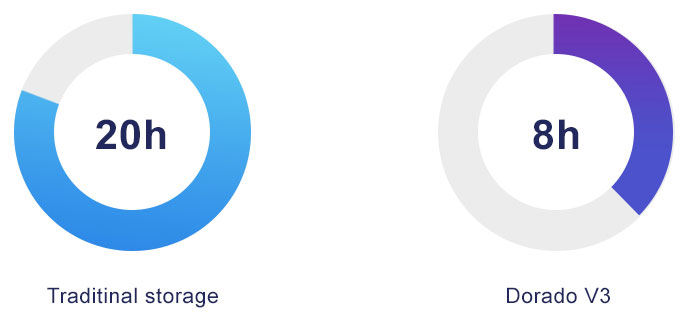

Time for deploying 2000 VDIs (hours)
2. Повышение качества взаимодействия с пользователем
Время открытия офисных приложений сокращается на 50% по сравнению с традиционными хранилищами.

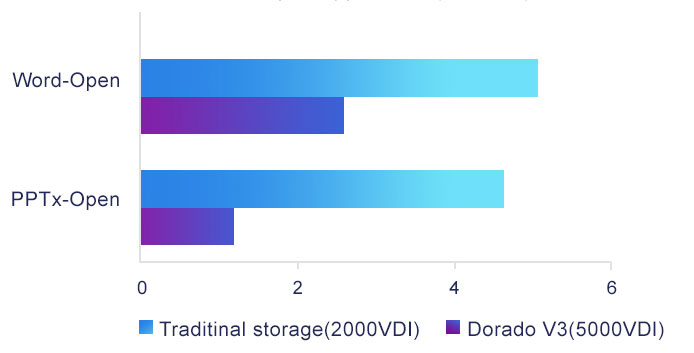

Time to open application (seconds)
Масштабируемое хранилище для VDI
| Количество рабочих столов | < 500 | |
> 3 000 |
|---|---|---|---|
| Хранилище ОС | OceanStor 5300 V5 с SSD и HDD | OceanStor Dorado5000 V3 с SSD на базе SAS | OceanStor Dorado6000 V3 |
| Хранилище данных пользователя | OceanStor 5500 V5 с HDD | OceanStor 5500 V5 с HDD |
Сценарий виртуализации сервера (VMware)
Хранилище является самым уязвимым местом системы, не позволяющим централизованно развернуть бизнес-приложения и максимально эффективно использовать ресурсы. Впрочем, технология виртуализации серверов может значительно повысить эффективность и гибкость ИТ-систем компании. Флеш-система хранения данных от Huawei может помочь преодолеть проблему с производительностью при виртуализации серверов, позволяя предприятиям воспользоваться ее преимуществами.
1. Интеграция бизнеса
Требования к предоставлению услуг быстро растут, начиная от требований к самому приложению и заканчивая производительностью и объемами хранения данных. По этой причине становится еще важнее возможность консолидировать и расширять платформы виртуализации. К стандартным приложениям, предоставляемым через виртуальные серверы, относятся сервисы Microsoft*, базы данных, веб-приложения и OA. В часы максимальной активности нагрузка на приложения может достигать
2. Непрерывность бизнес-процессов
Для единой платформы нескольких предприятий непрерывность бизнес-процессов гораздо важнее, чем для независимых приложений. Поэтому непрерывность обслуживания является обязательным требованием при использовании виртуализации. В VMware применяется решение для аварийного восстановления (DR), позволяющее управлять восстановлением работоспособности (SRM) в гибком режиме «активный-активный».
3. Разработка и тестирование
Система разработки и тестирования платформ виртуализации должна иметь возможность быстро копировать и получать рабочие данные, не затрагивая производственные процессы. Использование клонирования LUN в традиционных хранилищах требует больших затрат времени. На копирование 10 ТБ требуется около 30 минут, что снижает возможности обработки данных производственных служб на 30% и более.
4. Снижение затрат
Каждая виртуальная машина в виртуальной среде использует системные ресурсы. Увеличение эффективности использования ресурсов хранилища и сокращение объемов избыточных данных в системе помогает снизить совокупную стоимость владения.
Решение для виртуализации серверов от Huawei предлагает как высокую производительность, так и высокий уровень безотказности системы, одновременно снижая совокупную стоимость владения.
Решение для виртуализации серверов от Huawei
Универсальная флеш-система хранения данных OceanStor Dorado V3 от Huawei обладает высокой производительностью, низким уровнем задержек и позволяет проводить масштабную интеграцию услуг, а в случае использования виртуализации серверов обеспечивает высокую производительность на единицу объема, благодаря чему справляется с высокими нагрузками, если к системе подключено несколько предприятий. В то же время решение Huawei поддерживает структуру «активный-активный» и расширенное хранилище VMware с функциями SRM для создания комплексной платформы виртуализации с высокой доступностью.
С помощью технологий «тонкого» резервирования и потокового уплотнения данных OceanStor Dorado V3 позволяет снизить затраты на платформу виртуализации, экономит место и электроэнергию, а также снижает совокупную стоимость владения оборудованием.
Основные особенности
1. Виртуальные машины для выполнения критически важных бизнес-процессов повышают эффективность интеграции бизнеса в три раза
OceanStor Dorado V3 имеет в три раза большую плотность производительности, чем традиционные хранилища, и в два раза большую, чем у системы одного из конккрентов — лидеров рынка . OceanStor Dorado V3 лучше справляется с высокими нагрузками на серверы виртуализации и показывает производительность 500 IOPS/100 ГБ для одной виртуальной машины.
2. Поддержка структуры «активный-активный» расширенного хранилища VMware с функцией SRM
Непрерывность обслуживания: бесшлюзовые решения Huawei со структурой «активный-активный» получили сертификат VMware SRM Stretched Storage.
3. Эффективность разработки и тестирования в три раза выше благодаря мгновенным снимкам без потерь производительности
- Традиционная разработка и тестирование: три полных копий данных, низкая скорость и высокий коэффициент заполнения.
- Разработка и тестирование Dorado V3: мгновенный снимок без потерь (без необходимости копирования) занимает небольшой объем дискового пространства и выполняет операции, не затрагивая производственные службы.
Решение SAP* HANA TDI
SAP HANA — высокопроизводительная платформа для баз данных в оперативной памяти, выпущенная SAP SE. Ее цель — помочь компаниям в анализе и обработке больших объемов данных в режиме реального времени для реализации бизнес-возможностей. По данным Gartner, известной независимой консалтинговой компании, к 2020 году более 100 000 клиентов SAP перейдут с традиционных баз данных на SAP HANA, что будет составлять 35% от общего числа пользователей SAP.
Хотя SAP HANA позволяет ускорить широкомасштабное внедрение инноваций в услуги, она налагает определенные ограничения на центры обработки данных с устаревшей архитектурой.
1. Архитектура центра обработки данных
В SAP HANA в основном поддерживает локальные развертывания, обеспечивающие изолированность бизнеса, низкое потребление ресурсов и возможности для комплексного расширения. Это противоречит общей тенденцией переноса стандартных центров обработки данных компаний в облако.
2. Аварийное восстановление и резервирование
В рабочем режиме SAP HANA невозможно унифицировать аварийное восстановление приложений SAP и базы данных. В базах данных используется аварийное восстановление на основе программного обеспечения, а для приложений применяется аварийное восстановление на базе виртуализации и хранилища. Операции управления, обслуживания и аварийного восстановления сложны и не позволяют гарантировать согласованность данных, что не подходит при работе с масштабными ЦОД.
3. Поддержка бизнес-процессов
В традиционных базах данных используются продвинутые функции систем хранения для предоставления служб данных. На платформе SAP HANA внутренние бизнес-процессы осуществляются с помощью десятков и сотен подсистем служб, что требует больших усилий в области разработки, тестирования, развертывания и позиционирования. Для внедрения бизнес-инноваций процессы разработки и тестирования должны выполняться оперативно. Кроме того, требуются изолированные тестовые среды. Так как в системе SAP HANA нет функции моментального снимка, создание полноценной копии для тестирования каждого развертывания и обновления требует значительного количества времени. Каждая операция управляется на нескольких уровнях, например, на уровне приложения и аппаратного обеспечения. Затрудняется управление для администраторов из-за большого количества этапов рабочего процесса.
Все эти проблемы особенно заметны в облачных центрах обработки данных и при переходе от традиционных баз данных к SAP HANA, что обуславливает серьезное препятствие для компаний, желающих использовать эту платформу.
Решение SAP HANA TDI от Huawei
По мере развития SAP HANA на аппаратное обеспечение накладывается все меньше ограничений. Чтобы упростить интеграцию баз данных SAP HANA в существующие центры обработки данных, компания SAP выпустила эталонную архитектуру Индивидуальной интеграции центров обработки данных (Tailored Datacenter Integration, TDI).
TDI SAP HANA от компании Huawei — это решение, разработанное на базе мощного оборудования Huawei и возможностей интеграции TDI. Оно включает три важные функции:
Масштабируемость. Для работы SAP требуется оборудование с высокой производительностью. Чем выше производительность, тем больше узлов HANA. Кроме того, данные производительности начинают действовать только после их сертификации SAP. Высочайшая производительность флеш-систем хранения Huawei подтверждена SAP. Согласно последнему сертификату SAP, высокопроизводительная флеш-система хранения Huawei может поддерживать до 200 узлов SAP HANA.
Надежность. Даже после внедрения структуры «активный-активный» флеш-системы хранения Huawei по-прежнему обладают высокой производительностью, требуемой для работы SAP (задержка в 1 мс). Поэтому решение TDI SAP HANA от компании Huawei может служить основой для комплексного решения HA SAP, удовлетворяющего требованиям SAP к производительности.
Эффективность. Благодаря функции моментального снимка без потерь решение TDI SAP HANA от Huawei позволяет быстро настроить системы разработки, тестирования и изолированную тестовую среду. Время настройки бизнес-среды уменьшается с 10 часов до 20 минут в сравнении с традиционными решениями.
Флеш-система хранения от Huawei, созданная для поддержки критически важных приложений с высокими нагрузками, подходит для любых сценариев использования хранилищ корпоративного класса, таких как базы данных, виртуальные рабочие столы и виртуализация серверов. Флеш-системы хранения Huawei соответствуют всем требованиям SAP HANA к производительности и надежности и идеально подходят для реализации передового решения TDI SAP HANA.
* Упомянутые зарегистрированные товарные знаки являются собственностью соответствующих компаний.
Автор: Денис Дубинин, менеджер по развитию бизнеса, IT-решения, Huawei Enterprise в России.
