Сбор и получение данных
Проектирование системы отопления и тепловых сетей ИТП в Renga предусматривает 2 сценария работы:
Профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по отоплению вести параллельную работу над проектом с архитекторами и конструкторам.
Проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей отопления. Имеется возможность использовать 2D-чертежи в качестве подложки.
Определение нагрузок
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по системам отопления имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое.
Расстановка оборудования

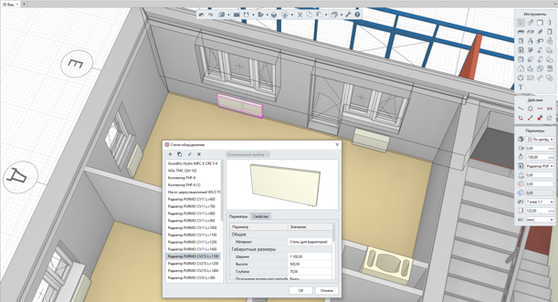

В соответствии с выявленными потребностями различных помещений здания в системах отопления инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта.
Прокладка трасс

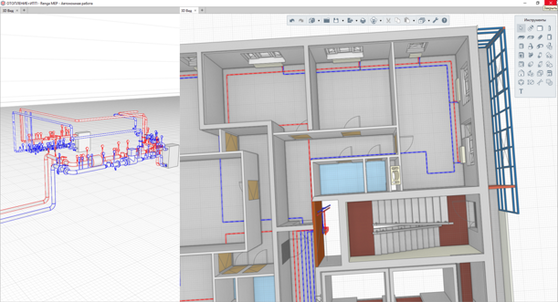

Построение трасс систем отопления и тепловых сетей ИТП осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер.
Автоматические расчеты
Расчетные модули для сетей отопления создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Автоматический подсчет спецификаций
Для точного подсчета всех элементов систем отопления и тепловых сетей ИТП в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчет и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.
Оформление проектной и рабочей документации
Renga настроена под выпуск документации по системам отопления и тепловым сетям ИТП в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

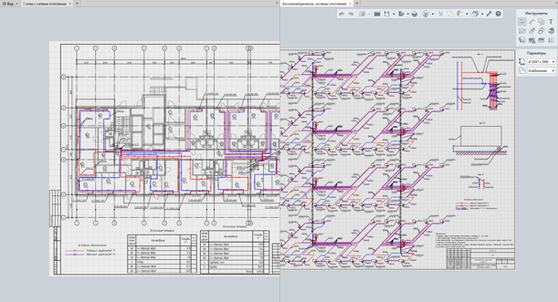

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей отопления в соответствии с ГОСТ 21.602-2016, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО). При оформлении раздела ИТП может быть использована высокая детализация трубопроводов и оборудования.
Совместная работа над проектом

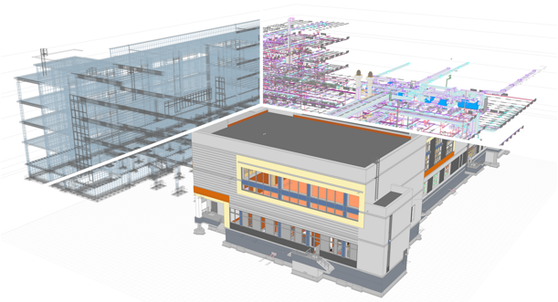

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.
