В настоящее время в прессе и сети Интернет развернулась дискуссия о характеристиках пожарной безопасности кабельной продукции. При этом наибольшее внимание уделяется пожарной опасности кабелей, применяемых для построения сетей электроснабжения и электропитания. Большинство материалов в различных онлайн-источниках, в том числе, публикуемые ассоциацией «Честная позиция», касаются в основном именно таких кабелей.

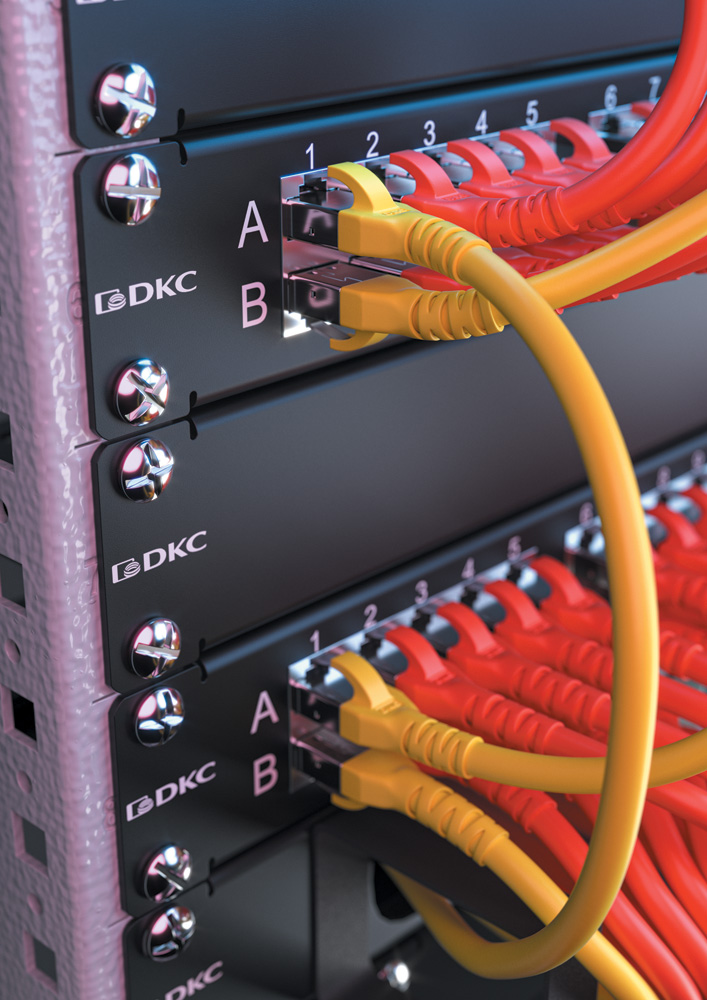

Рис. 1. Структурированная кабельная система ДКС.

Особенности пожарной нагрузки слаботочных кабелей

При этом де-факто в здании пожарная нагрузка со стороны кабелей т. н. слаботочной проводки существенно выше. Во-первых, слаботочных кабелей в здании априори больше по объему горючей загрузки. Во-вторых, в слаботочных кабелях изоляция токоведущих жил, как правило, изготавливается из полиэтилена, который является легко воспламеняемым веществом. В-третьих, внешняя оболочка слаботочных кабелей зачастую в ТЗ на проекты обозначается как LSZH без учета требований ФЗ-123 и ГОСТ 31565-2012, где четко определены типы исполнений кабельной продукции и соответствующие степени пожарной опасности.

Поэтому в действительности в помещениях могут прокладываться кабели с оболочкой из разного рода полимеров без применения компонентов, препятствующих распространению возгорания. Что, в свою очередь, приводит к крайне неприятным последствиям в случае возникновения пожара.

Всем хорошо понятно, что слаботочные кабели не могут быть источником возгорания. Даже если принять, что кабели «витая пара» проложены в пучке, и по всем ним осуществляется питание PoE++ с мощностью оконечного устройства 90 Вт, максимальный длительный ток по жиле составит немногим менее 1 А, что не является критическим значением и не приведет к разрушению изоляции токоведущей жилы. Конечно, физику не обманешь и кабели все равно будут нагреваться из-за выделяемого тепла, но при этом никогда не будет достигнута температура воспламенения полимеров, входящих в состав изоляции жил или внешней оболочки кабелей.

В то же время слаботочная кабельная проводка может являться средой распространения горения, если при проектировании и монтаже было выбрано некорректное исполнение. Применение противопожарных проходок, конечно, остановит распространение пожара, если они правильно смонтированы и подобраны. Но внутри помещения, где произошло возгорание, распространение пожара продолжится.

По каким причинам может возникнуть возгорание?

По многолетней статистике, доступной в открытых источниках, в т. ч. в сети Интернет, основными причинами возгораний в служебных и производственных помещениях являются:

  • короткое замыкание вследствие повреждения изоляции проводников и перенапряжений, т. е. ненадлежащего качества электроснабжения;
  • применение неисправного электрооборудования (розетки, выключатели, повреждения изоляции электроприборов);
  • применение открытых источников тепла, например, электрообогревателей.

Известно также, что протяженность кабельной проводки локальной сети и систем безопасности в здании существенно больше, чем протяженность проводки электропитания, например. И это является одним из факторов риска распространения пожара.

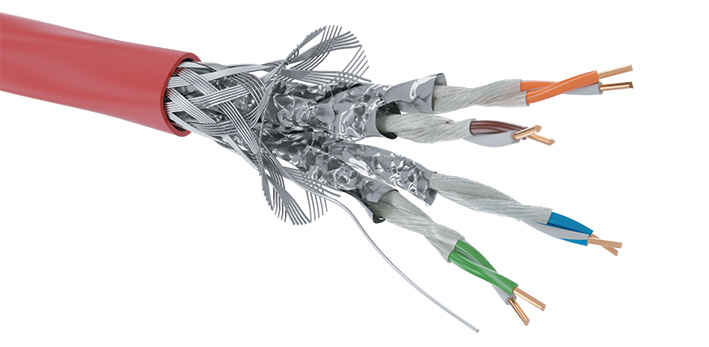

Рис. 2. Огнестойкий кабель витая пара нг(А)-FRHF производства ДКС.

Как снизить риск?

Применение оболочек, не распространяющих горение или препятствующих горению, существенно снижает риск распространения пожара. В ФЗ-123 и ГОСТ 31565-2012 четко определены типы исполнения кабельной продукции и преимущественные области их применения. Достаточно пользоваться этими документами, чтобы не допускать ошибок при проектировании.

Компания ДКС в 2020 году внедрила в линейку медной подсистемы своей СКС кабели «витая пара» в исполнениях нг(А)-HF, нг(А)-LSLTx и нг(А)-FRHF. Кабели нг(А)-HF и нг(А)-LSLTx не распространяют горение в случае возникновения пожара. Кабели нг(А)-FRHF являются огнестойкими и поддерживают работоспособность линии передачи даже в условиях воздействия пламени. Правильный выбор кабельной продукции при проектировании слаботочных проводок, в том числе для локальных вычислительных систем, позволит получить готовую СКС, соответствующую действующим нормам пожарной безопасности.

В сочетании с другими компонентами СКС компания ДКС предлагает российскому рынку огнестойкие решения медной подсистемы СКС от категории 5е до категории 7. В тех случаях, когда требуется обеспечение поддержки работы кабельной линии в условиях пожара, применение кабелей ДКС в исполнении нг(А)-FRHF вплоть до категории 7 позволяет обеспечить устойчивую работу, например, систем жизнеобеспечения, или гарантировать поддержание технологического процесса и его корректное завершение и т. п. Отличием конструкций огнестойких кабелей «витая пара» производства ДКС является применение слюдяной оплетки изоляции токоведущих жил. Слюдяная оплетка выполняет роль термобарьера между окружающей средой и изолированной медной жилой и обеспечивает приемлемые условия работы проводников кабеля.

Испытания огнестойких кабелей проводились в 2020 году согласно методике, описанной в ГОСТ IEC 60331-23-2011. Испытательная лаборатория зафиксировала поддержание работоспособности кабеля в течение 180 минут в условиях воздействия пламени. В распоряжении компании ДКС имеются соответствующие протоколы. В настоящее время компания работает над сертификацией в соответствии с требованиями ГОСТ Р 53316-2009 огнестойких кабельных линий, состоящих из кабеленесущих систем производства ДКС и огнестойких медных кабелей «витая пара», входящих в состав структурированной кабельной системы ДКС. На сегодняшний день это единственная огнестойкая СКС на российском рынке!

Компания ДКС — поставщик комплексных решений для IT-инфраструктуры. Ознакомиться со всем ассортиментом таких решений можно на сайте компании.

О компании ДКС

Международная компания ДКС, основанная в августе 1998 года, прочно завоевала одни из лидирующих позиций на мировом электротехническом рынке. Стремительно развивая свое производство, внедряя новые эффективные технологии, ДКС в настоящее время входит в число крупнейших производителей кабеленесущих систем и низковольтного оборудования в России и Европе.

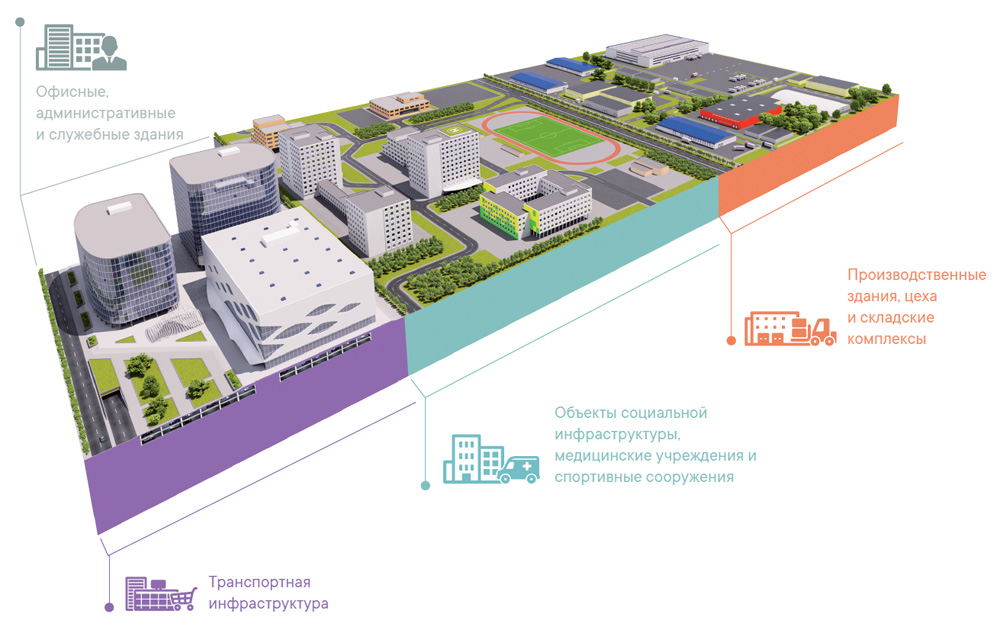

Рис. 3. Сферы применения огнестойких решений СКС.

Номенклатура ДКС насчитывает более 36 тыс. компонентов и аксессуаров, объединенных в несколько основных групп:

  • системы организаций рабочих мест (кабельные каналы, электро-установочные изделия и системы для кондиционирования);
  • металлические и пластиковые трубы;
  • металлические и стеклопластиковые лотки, низковольтное оборудование;
  • системы защиты (огнестойкие решения, молниезащита, заземление и взрывозащищенное электрооборудование);
  • система электрощитового оборудования и решения для ИТ-инфраструктуры (шинопроводы и трансформаторы).
